同步带橡胶(MXL、XL、L、H、XH、XXH) - 苏州东欧橡塑有限公司

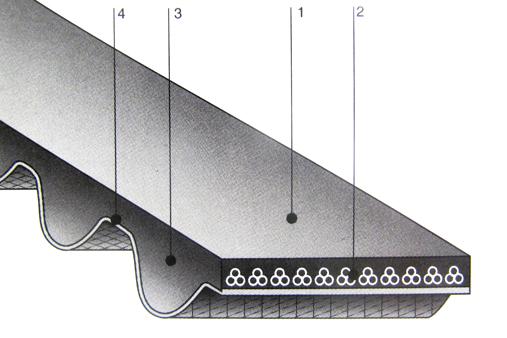

构造
1:背面氯丁橡胶
2:玻璃纤维芯线
3:氯丁橡胶齿
4:尼龙帆布

特性
防滑
　　精确的齿尺寸和最小延伸率从根本上免除了打滑和速度变化的产生。
免维护
　　不需要润滑剂。
无较高的初始张力，因此将承载负荷保持至最低。
节省空间
　　使用较小的皮带轮和较短的对中距离。

尺寸

标准皮带宽度

标称宽度

皮带宽度

025

031

037

050

075

100

150

200

300

400

500

600

inch

1/8

3/16

1/4

5/36

3/8

1/2

3/4

1-1/2

3.2

4.8

6.4

7.9

9.5

12.7

19.0

25.4

38.1

50.8

76.2

101.6

127.0

152.5

MXL

●

XXH

●

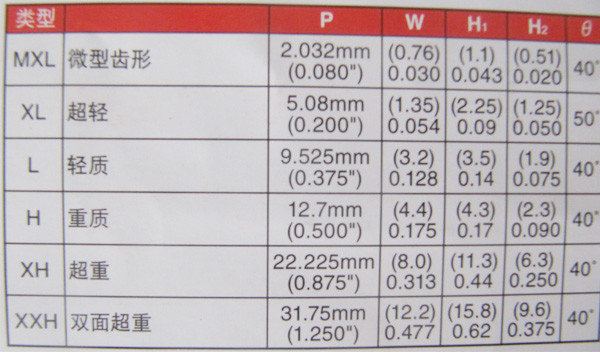

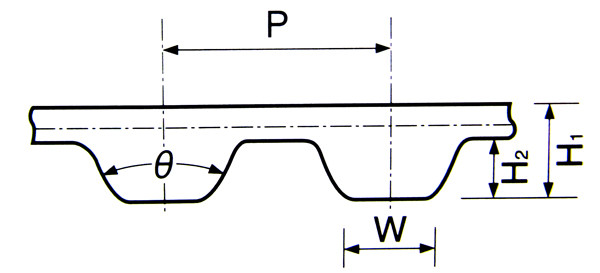

尺寸标示

标准尺寸

皮带类型	间距	皮带编号
MXL (橡胶)	2.032mm (0.80")	44、45、48、50、52、53、54、55、56、57、59、60、61、62、63、64、65、 67、68、69、70、71、72、73、74、75、76、77、78、79、80、81、82、83、 84、85、86、87、88、89、90、91、92、93、94、95、96、97、98、99、100、101、102、103、104、105、106、108、109、110、112、114、115、118、119、120、203、104、105、106、108、109、110、112、114、115、118、119、120、121、122、123、124、125、126、127、128、129、130、131、132、134、135、137、138、140、142、144、145、146、148、150、151、155、158、159、160、 162、163、164、165、169、170、175、177、180、184、188、190、192、195、196、200、204、205、208、210、212、215、220、221、222、224、225、226、228、290、295、260、262、265、268、271、273、275、280、281、285、288、290、295、297、300、305、308、310、312、315、318、320、323、326、328、330、332、334、336、337、347、350、400、402、405、410、413、425、431、434、435、440、448、453、464、468、473、475、480、487、493、498、500、516、522、524、525、535、550、591、612、665
XL (橡胶)	5.08 (0.200")	50、60、64、68、70、72、74、76、78、80、84、88、90、92、94、96、98、 100、102、104、106、108、110、112、114、116、118、120、122、124、126、128、130、132、134、136、138、140、142、144、146、148、150、152、154、156、158、160、162、164、166、168、170、172、174、176、178、180、182、184、188、190、194、196、198、200、202、206、208、210、212、214、216、220、222、224228、230、234、240、244、248、250、260、262、 266、270、276、280、282、290、300、310、314、320、322、330、340、344、348、352、356、360、364、370、372、376、384、386、388、390、396、400、408、424、430、450、456、460、470、490、496、 510、540、564、592、608、630、638、686、828、860、888、900、908、914、926、1014、1020

皮带类型	间距	皮带编号
L （橡胶）	9.925mm （0.375"）	98、109、124、135、150、165、169、172、187、203、210、218、225、240、248、255、263、270、277、285、300、304、315、320、322、334、337、345、360、367、375、382、390、394、420、427、436、439、446、450、465、480、510、514、525、540、548、581、600、605、619、630、640、653、660、697、728、731、767、780、788、806、855、863、881、915、919、938、1294
H （橡胶）	12.7000mm (0.5")	185、225、230、240、245、270、280、300、310、315、320、330、340、350、360、370、375、390、400、410、420、430、450、465、480、490、510、530、540、560、565、570、580、600、605、630、640、650、660、680、700、730、750、760、770、800、810、820、840、850、860、880、900、950、985、1000、1020、1050、1100、1130、1140、1250、1325、1350、1400、1680、1700
XH （橡胶）	22.225mm (0.875")	507、560、630、700、735、770、840、875、927、980、1120、1260、1400、1540、1750
XXH （橡胶）	31.750mm (1.250")	700、800、900、1000、1200、1400、1600、1800、1915

仅适用于MXL，皮带编号等于齿数。所有其他数值指的是节圆周长（inch）。
