特性
较高的扭矩性能驱动
　　独特的齿外形使得皮带可传输更高的动力。
低嗓音等级
　　平衡的齿啮合，以及齿顶与皮带轮凹槽的直接接触使得皮带即使在高速下也可保持静音运行。
较长的使用寿命
　　皮带齿与皮带轮凹槽啮合时，芯线表面几乎形成一个真正的圆圈。这样更大程度降低了悬臂对芯线的影响，因此降低了弯曲疲劳，并延长了作用寿命。
免维护
　　无需润滑或重新张紧。
节省空间
　　由于较高的传动性能，皮带宽度和皮带轮宽度可设计的更窄。这就意味着可减少机器空间并且机器可设计的更加紧凑。

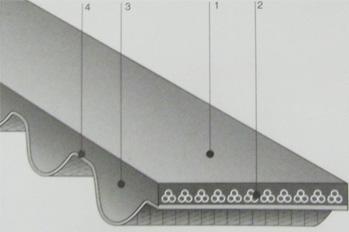

构造
1:背面氯丁橡胶
2:玻璃纤维芯线
3:氯丁橡胶齿
4:尼龙帆布



类型	P	h1	h2	w
S1.5M	1.5mm	0.57mm	1.12mm	0.98mm
S2M	2.0mm (0.078")	1.31mm (0.052")	0.76mm (0.029")	1.3mm (0.051")
S3M	3.0mm (0.118")	2.1mm (0.083")	1.14mm (0.044")	1.95mm (0.076")
S4.5M	4.5mm (0.177")	2.70mm (0.106")	1.71mm (0.067")	2.93mm (0.115)
S5M	5.0mm (0.197" )	3.61mm (0.142")	1.91mm (0.075")	3.25mm (0.128")
S8M	8.0mm (0.315")	5.3mm (0.212")	3.05mm (0.120")	5.20mm (0.205")
S14M	14.0mm (0.551")	10.2mm (0.402)	5.30mm (0.209")	9.10mm (0.358" )

尺寸标示



宽度标记	40	60	100	150	200	250	400	600	800	1000	1200
宽度（mm）	4	6	10	15	20	25	40	60	80	100	120
S1.5M	●	●	●
S2M	●	●	●	●	●
S3M		●	●	●
S4.5M		●	●	●
S5M			●	●	●	●
S8M				●		●	●	●
S14M							●	●	●	●	●



 标准皮带长度

皮带类型	皮带间距 （mm）	皮带编号（节圆周长（mm） ）
S1.5M (橡胶)	1.5	92、93、95、98、99、101、102、108、119、134、150、 158、161、164、165、168、174、180、185、186、204、206、210 、224、225、236、240、255、261、263、273、281、288、290、 303、305、315、335、390、441、444、116
S2M （橡胶）	2.0	86、88、90、92、94、98、100、102、104、108、112 、114、116、118、120、122、124、126、128、130、132、134、 138、140、142、144、148、150、152、156、158、160、162、164 、166、168、170、172、174、176、178、180、182、184、186、 190、192、194、198、200、202、204、210、212、214、216、218 、220、222、224、226、230、232、234、236、238、240、242、 244、248、250、254、256、258、260、262、264、266、272、274 、278、280、282、284、286、288、290、292、296、300、308、 310、312、314、316、318、320、322、324、326、328、330、332 、338、340、342、344、350、360、364、370、372、374、376、 380、386、390、396、400、406、408、416、420、426、428、438 、448、452、454、460、468、474、486、490、494、500、520、 530、532、540、550、558、560、572、580、594、596、600、604 、606、620、630、632、650、652、656、668、676、692、700、 710、742、752、754、766、796、800、810、826、898、900、940 、946、950、984、1000、1032、1036、1066、1074、1100、1110、 1136、1154、4466、1224、1228
S3M (橡胶)	3.0	123、129、144、150、159、162、168、171、174、177、 180、183、186、189、192、195、198、201、204、207、210、213 、219、222、225、228、234、237、240、243、246、249、252、 255、258、264、267、270、273、276、279、282、285、288、291 、297、300、303、309、312、315、318、324、327、330、333、 336、339、342、351、354、360、363、366、369、372、375、378 、384、387、390、396、399、402、405、408、417、420、423、 426、432、438、444、447、453、459、468、471、474、480、486 、489、492、498、501、507、513、516、519、522、525、534、 537、540、549、552、555、564、573、579、588、597、600、609 、621、633、648、657、660、666、681、690、699、726、735、 741、750、768、771、789、804、810、825、852、882、885、888 、900、918、927、936、990、1119、1134、1146、1188、1299、 1419、1530
S4.5M (橡胶)	4.5	162、180、198、225、239、252、279、284、315、324、 351、383、396、450、491、504、518、558、563、612、630、711 、729、801、1031、2111
S5M (橡胶)	5.0	225、300、255、275、295、300、325、350、375、380、 390、400、410、420、425、435、440、445、450、475、490、500 、520、525、550、560、565、570、575、600、625、635、645、 650、665、670、675、695、700、710、725、740、750、765、770 、775、800、710、830、850、860、870、900、920、940、950、 965、975、1000、1025、1050、1125、1135、1145、1195、1225、 1250、1260、1270、1295、1350、1420、1595、1715、1800、 2000
S8M (橡胶)	8.0	352、384、408、424、456、480、520、528、560、584、 600、632、640、656、672、680、712、720、728、760、800、824 、840、848、880、888、896、920、944、960、976、984、1000、 1032、1040、1056、1096、1120、1136、1152、1160、1184、1192 、1200、1216、1224、1240、1248、1272、1280、1296、1312、 1344、1352、1384、1392、1400、1424、1440、1480、1272、1280 、1296、1312、1344、1352、1384、1392、1400、1424、1440、 1480、1520、1552、1600、1728、1760、1776、1800、1808、1880 、1952、2000、2120、2160、2240、2304、2400、2496、2560、 2600、2800、2880、2944、3200、3600、3720、3904、4400
S14M (橡胶)	14.0	1008、1120、1190、1246、1400、1540、1610、1652、 1778、1806、1890、1904、1960、2002、2100、2240、2310、2380 、2450、2506、2590、2660、2800、3150、3248、3500、3556、 3850、4004、4060、4326、4508、5012
